UE4 4.14.3でフリーズしてしまう対処法

私の環境ではUE4 4.14.3で

ブループリントエディタやスケルタルメッシュを開くと

必ずフリーズしていました。



フリーズはしないけど、UE4エディタを

軽くしたいという方はこちらを参考にしてください。

unrealengine.hatenablog.com



実際はある方に解決策を教えていただいたのですが、

いくつかの対策を試してみましたので、

物忘れの激しい私のメモとして書いておきたいと思います。

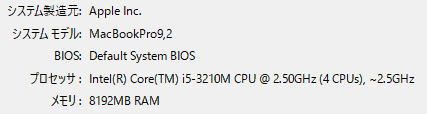

私の環境

MacBookboot camp windowsを入れて、使っています。

f:id:MozPaca:20170129235124p:plain

f:id:MozPaca:20170129235136p:plain

お世辞にもUE4を動かすのに適した環境とは言えませんが、

4.13より前は拡張機能設定がEpicでも普通に動いていました。

(FPSは落ちていましたが...)



DerviedDataCacheを削除してみる

詳しくはこちらをご覧ください。

unrealengine.hatenablog.com



フリーズし始めたころにboot camp

クリーンインストールしたばかりなので、

キャッシュは溜まっていなかったのですが

一応やってみました。

f:id:MozPaca:20170130000728p:plain

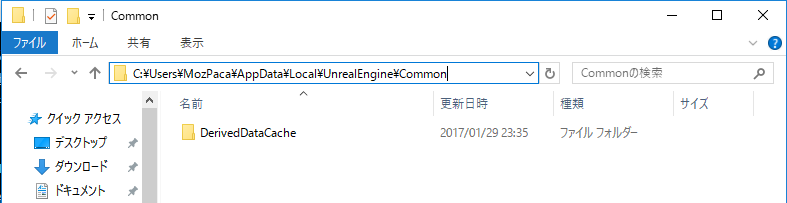

このDerivedDataCacheをフォルダごと削除します。



AppDataは隠しファイルになっています。

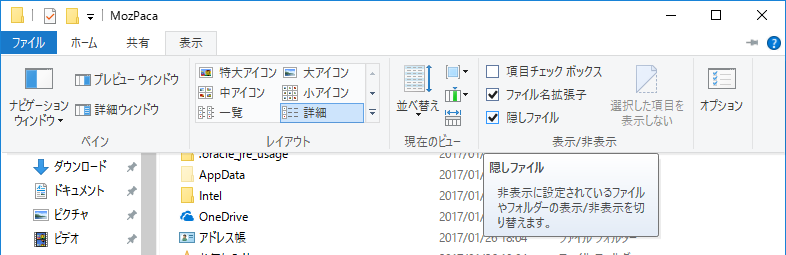

AppDataが見つからないという方は

エクスプローラーの表示から隠しファイルにチェックを

入れると見えるようになると思います。

f:id:MozPaca:20170130000849p:plain



IMEを切り替えてみる

Answer hubを漁っているとこのようなページを見つけました。

Microsoft IME 2010を使用しているとBlueprintのコンパイルが異常に遅くなる - UE4 AnswerHub



このページではフリーズするとは書いていないものの、

動作が全体的に遅くなるというのは、

共通してたので試してみました。



Microsoft IMEがアクティブだと重くなってしまうようなので、

その他のIMEを入れてみます。



英語キーボードの設定を行います。

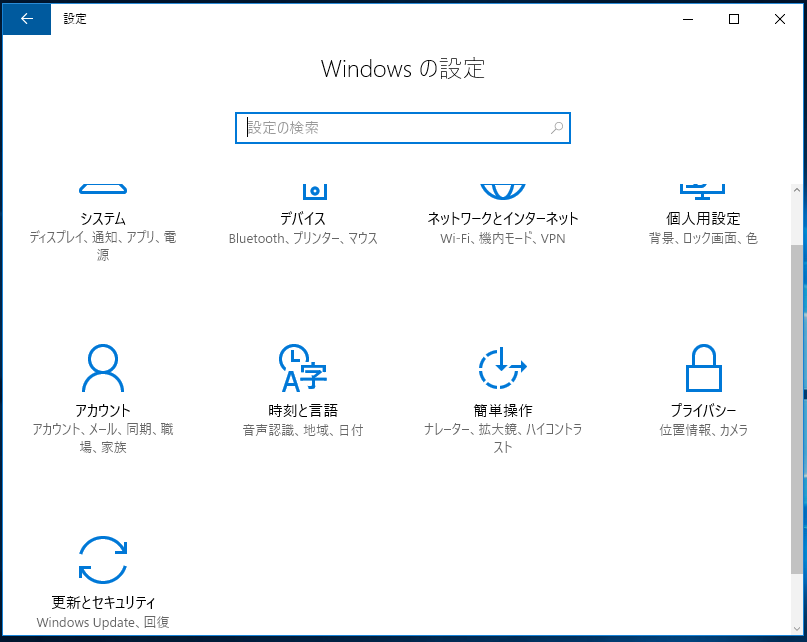

Windowsの設定を開きます。

2段目の左から2個目の時刻と言語を選択します。

f:id:MozPaca:20170130002906p:plain

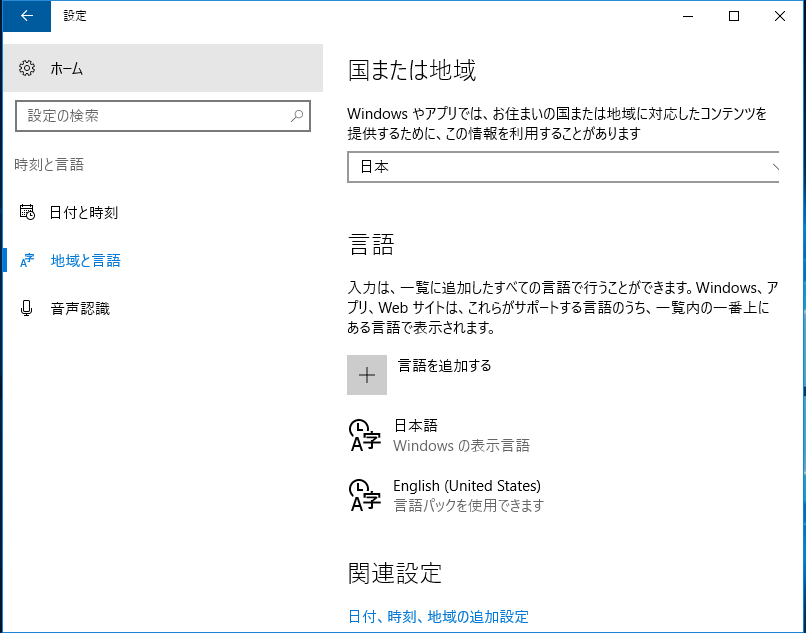

左側のタブから地域を言語を選択し、

右側の言語タブから言語を追加するを選択します。

f:id:MozPaca:20170130003006p:plain

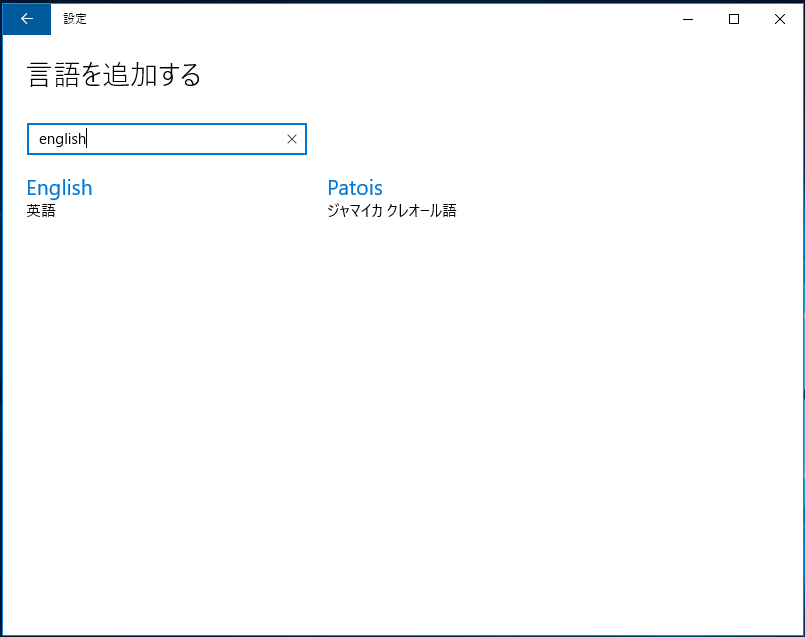

Englishを選択します。

f:id:MozPaca:20170130003357p:plain

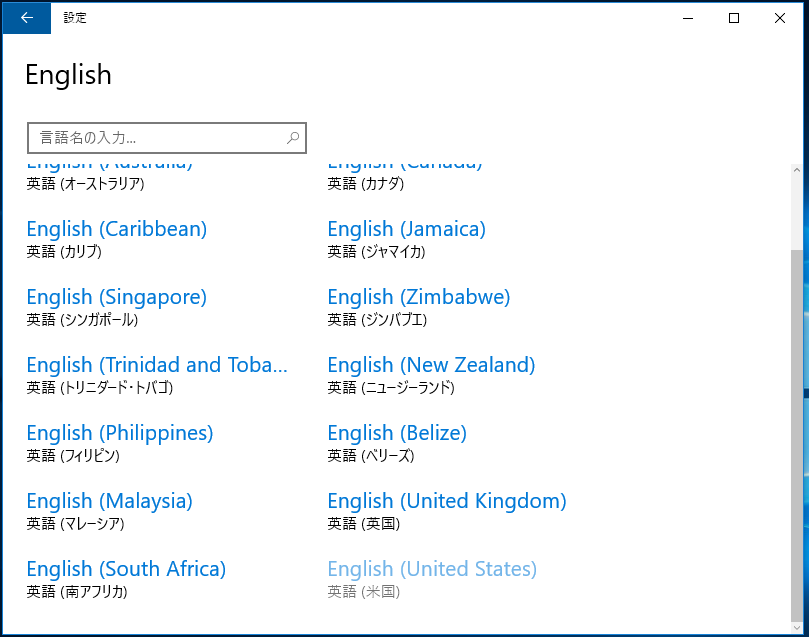

一番下にEnglish(United States)があるので

これを追加します。

f:id:MozPaca:20170130003437p:plain



これで、IMEを切り替えれば

英語キーボードになると思います。



当然日本語は打てなくなりますので、

日本語を使いたいという方は

英語キーボードではなくGoogle 日本語入力IME

おすすめします。



こちらのページからGoogle 日本語入力IMEをダウンロードしてください。

www.google.co.jp



それぞれの設定が終わったら、

Windowsキー + スペースキーでIMEの切り替えを行います。



UE4の起動中にIMEMicrosoft IMEに切り替えると、

フリーズしてしまうようなので要注意です。



まとめ

とりあえず、私の環境では

IME英語キーボードにすることで

フリーズを回避できています。



ただ、コメントなども英語でしか

打てなくなってしまっているので

早めに対策されることを願っています。

UE4 銃の弾が壁などに衝突した際の弾痕を実装する

現実の世界では銃弾が壁に当たると

ちょっと削れますよね?



今回はその弾痕の処理を実装します。



参考にしたサイトはこちら

gametukurikata.com



ベクトルの計算を使用していますが、

こちらのサイトに詳しく解説されています。

qiita.com



ではやっていきます。



準備

UE4 4.13.3を使用します。

f:id:MozPaca:20170128012413p:plain



FPSテンプレートでプロジェクトを作成してください。

f:id:MozPaca:20170128012508p:plain

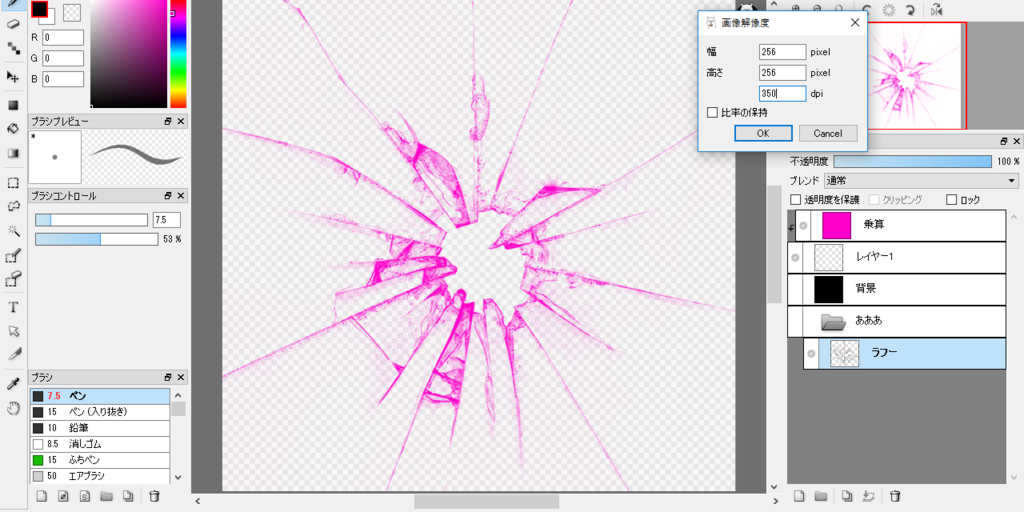

使用する弾痕のテクスチャを用意します。

f:id:MozPaca:20170128073105p:plain

※256x256の.pngです。

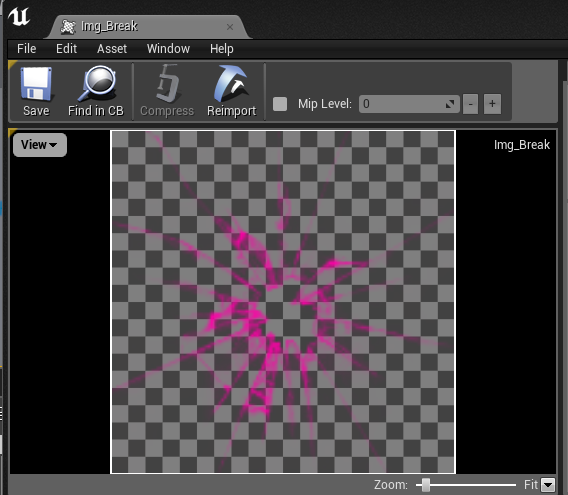

テクスチャを用意したら、

プロジェクトにインポートしてください。

f:id:MozPaca:20170128073405p:plain

(鮮やかだなぁ...もっと暗い色にすればよかった)



必要なものを揃える

読み込んだテクスチャを右クリックします。

Sprite Actions→Create Spriteを選択してください。

f:id:MozPaca:20170128073505p:plain



Spriteが作成されます。

f:id:MozPaca:20170128073629p:plain



次に弾痕用のブループリントを作成します。

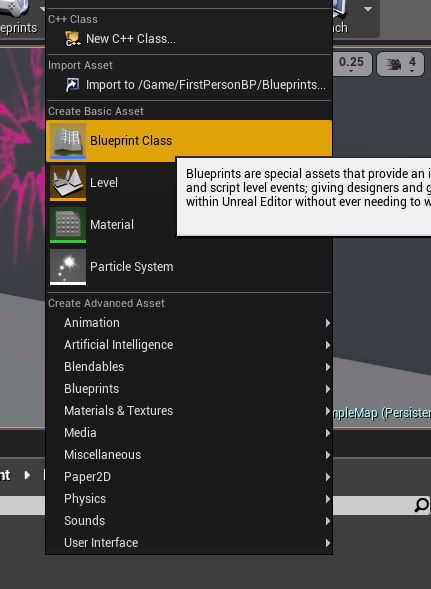

コンテンツブラウザを右クリック→Blueprint Classを選択します。

f:id:MozPaca:20170128073809p:plain

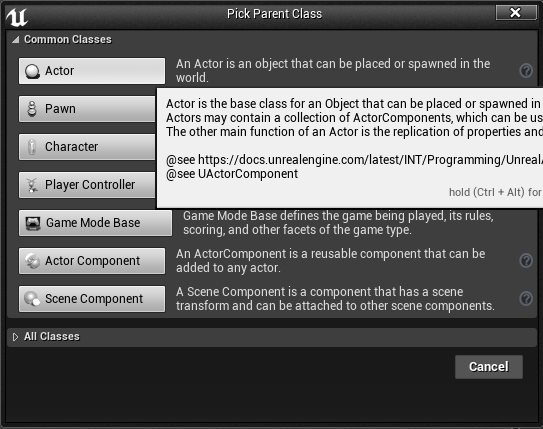

親クラスはActorを選択します。

f:id:MozPaca:20170128073916p:plain



作成したブループリントを開いてください。

f:id:MozPaca:20170128074001p:plain



まずはコンポーネントを追加します。

左上の方にあるAdd Componentから

Paper Spriteを追加してください。

f:id:MozPaca:20170128074137p:plain

(Spriteと入力して出てくる下の方です)



追加したPaper Spriteを選択し、

パラメータを変更していきます。

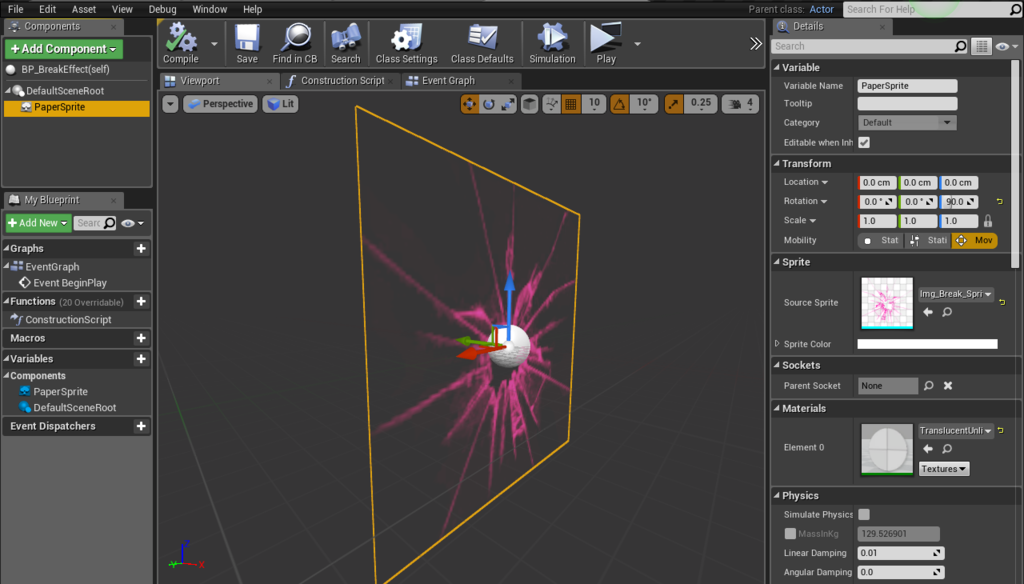

Source Spriteに先ほどインポートしたテクスチャを入れます。

f:id:MozPaca:20170128074322p:plain

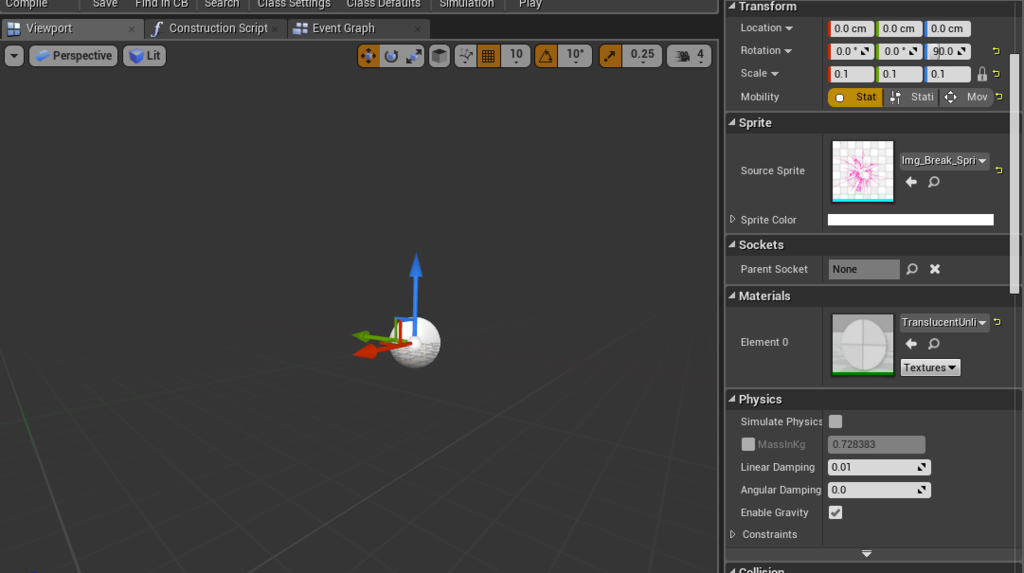

少しテクスチャが大きいので、Scaleを0.1にします。

RotationのZ軸を90にします。

f:id:MozPaca:20170128074444p:plain

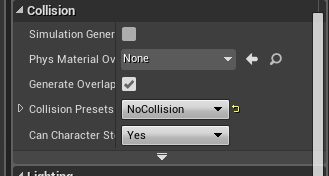

弾痕自体にはCollisionも不要なので

Block AllからNo Collisionに変更しておきます。

f:id:MozPaca:20170128074458p:plain



これで必要なものは揃いました。



処理を書く

まずは角度が取れているかを確認します。

FPSテンプレートに入っている

First Person Projectileを開いてください。

f:id:MozPaca:20170128074839p:plain

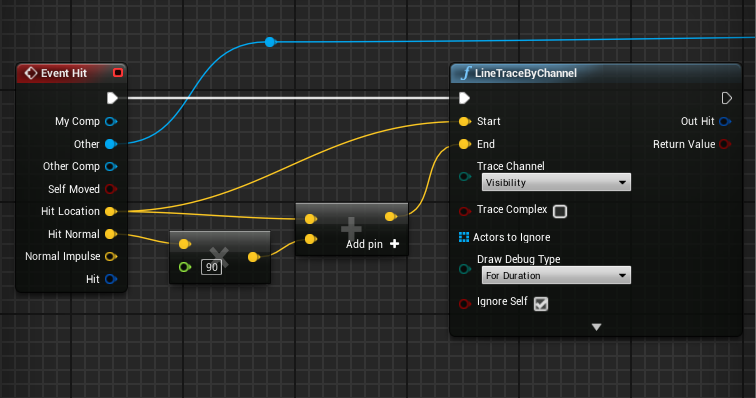

弾の衝突座標から衝突面に垂直な

長さ90のLine Traceを出します。

f:id:MozPaca:20170128074948p:plain

※確認用の処理です。弾痕を描画するだけなら、この処理は必要ありません。



このように衝突した平面から垂直なLine Traceが

確認できると思います。

www.youtube.com

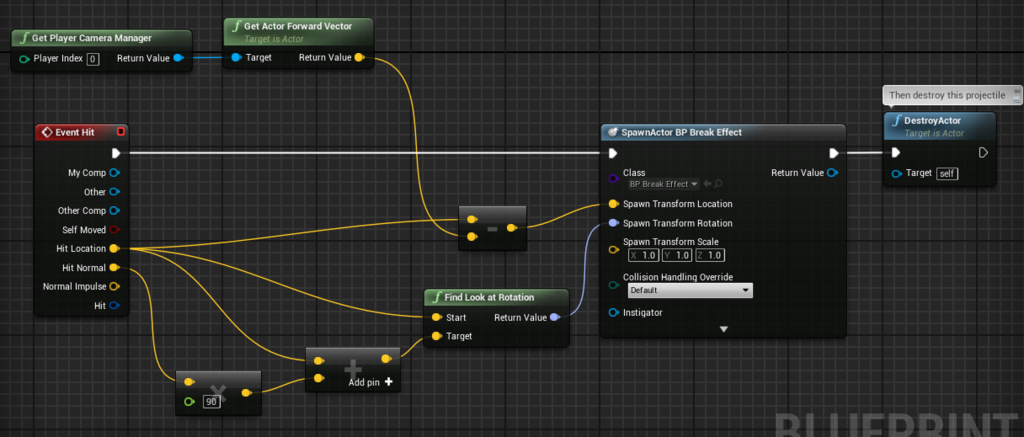

次に描画するための処理を書いていきます。

先ほどのLine Traceの処理は削除しています。

f:id:MozPaca:20170128075441p:plain

Hit Locationから単に弾痕のブループリントを生成するだけでは、

オブジェクトにテクスチャが埋まってしまいます。

そこで、Hit Locationからカメラの向きベクトルを引くことで

少しだけ手前に生成しています。



RotationはLine Traceの処理で実装したVectorの処理を

Rotationで扱っているだけです。



これで一応描画はできるのですが、

弾痕がいつまでも残ってしまうので、

最後にBP_BreakEffectに処理を追加します。

f:id:MozPaca:20170128074001p:plain



これだけです。

生成されて5秒後に消える処理です。

f:id:MozPaca:20170128080007p:plain



以上で処理は終了です。



確認してみる

どの角度でも衝突相手の平面に張り付いて見えると思います。

www.youtube.com



※Spriteを少しいじったので

 上記の画像より暗く見えるのはそのためです。



余談

銃を連射しているのは前回のブログと

同じプロジェクトを使用しているからです。

参考までにどうぞ。

mozpaca.hatenablog.com

UE4 FPSテンプレートの銃を連射してみる

個人的な話になりますが、私は単発銃より

高レートで連射できる銃の方が好みです。



First Personテンプレートの銃...単発じゃないか!



というわけで、今回はあまり手間をかけずに

FPSテンプレートの銃を連射できるようにしたいと思います。



準備

今回はUE4 4.13.3を使用します。

f:id:MozPaca:20170128012413p:plain



適当なFPSテンプレートを作成してください。

f:id:MozPaca:20170128012508p:plain



処理を書く

First Person Character BPを開きます。

f:id:MozPaca:20170128012814p:plain



銃弾を生成する部分の全体図です。

f:id:MozPaca:20170128012917p:plain

コメントを消して、Touch関連のノードを削除していますが、

95%くらいテンプレートのままです。



変更した箇所を順番に見ていきます。



変数を一つ作成します。

f:id:MozPaca:20170128013201p:plain

銃のトリガーを引き継づけているかのフラグです。



InputAction Fireのすぐ隣にこのような処理を組みます。

一度Pressedに入るとReleasedに入るまで、

フラグをTrueのままにしておく処理です。

f:id:MozPaca:20170128013310p:plain



Branchの後には、テンプレートに最初から書かれている

Montage Play→Spawn Actor→Play Sound At Locationと

流れています。



Play Sound At LocationのあとにDelayを書きます。

このDelayは連射間隔を制御するものです。

0に近いほど高速で連射します。

f:id:MozPaca:20170128013612p:plain

Delayを最初の方に書いたBranchと繋げ

処理は完了です。



次に弾の方も少し変更したいと思います。

First Person Projectileを開いてください。

f:id:MozPaca:20170128013903p:plain

デフォルトでは弾が大きいので、

MeshのSphereをx,y,zすべて、

0.05にしました。



ブループリントはテンプレートに書かれている

Event HitとDestory Actor以外を削除し、

このように書いてください。

f:id:MozPaca:20170128014018p:plain

弾が何かに当たると当たった物のログを表示し、

消滅するという処理です。



以上で完成です。



挙動を見てみる

うまくいけばこのように、

少しの処理で連射できる銃を作成することができます。

www.youtube.com

※Meshの描画がおかしいのは気にしないでください。

私の環境の悲しみスペックPCはUE4を動かせるのか

前のブログにも書きましたが、

諸事情により今まで使っていたPCが

消滅しました。



このままではブログが書けない!

あと色々支障が出る!

ということで、諸事情の際に

売値がつかず放置していたPCを

クリーンインストールして使ってみます。



結論から言いますと動きませんでした。

それでも、もし動かせたら面白いよねとか思いながら、

スクショを撮ったので書くだけ書きます。



私のPCのスペック

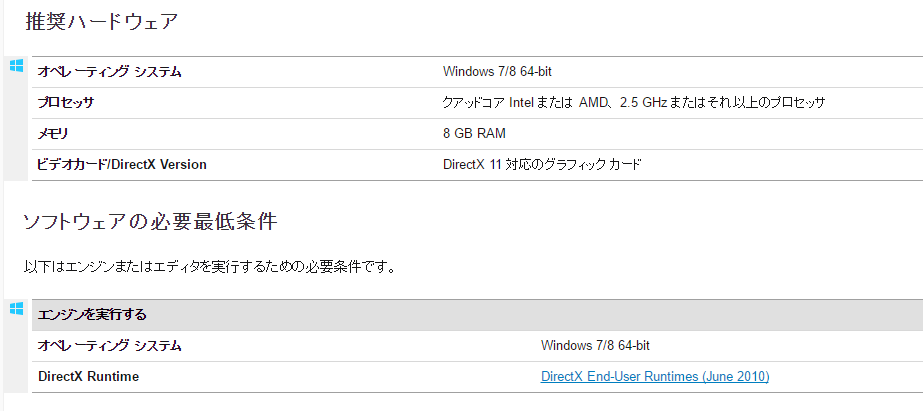

公式が謳っている推奨スペックがこちら

f:id:MozPaca:20170124013538p:plain

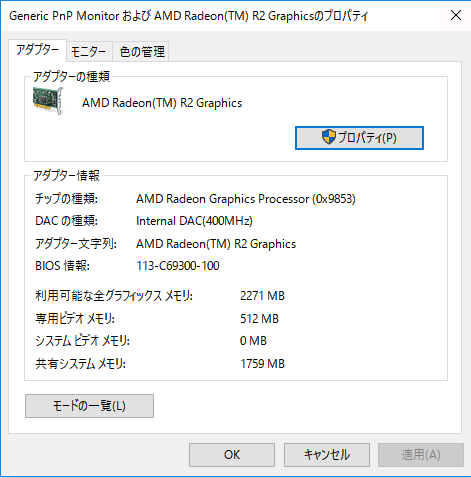

そして私のPCのスペック

f:id:MozPaca:20170124012720p:plain

f:id:MozPaca:20170124012703p:plain

f:id:MozPaca:20170124012736p:plain

思わずため息が出ました。



まぁ今はこのPCしかないし...

頑張ってほしいところです。



UE4をインストールする

f:id:MozPaca:20170124013451p:plain

この画面を久しぶりに見た気がしました。



f:id:MozPaca:20170124013632p:plain

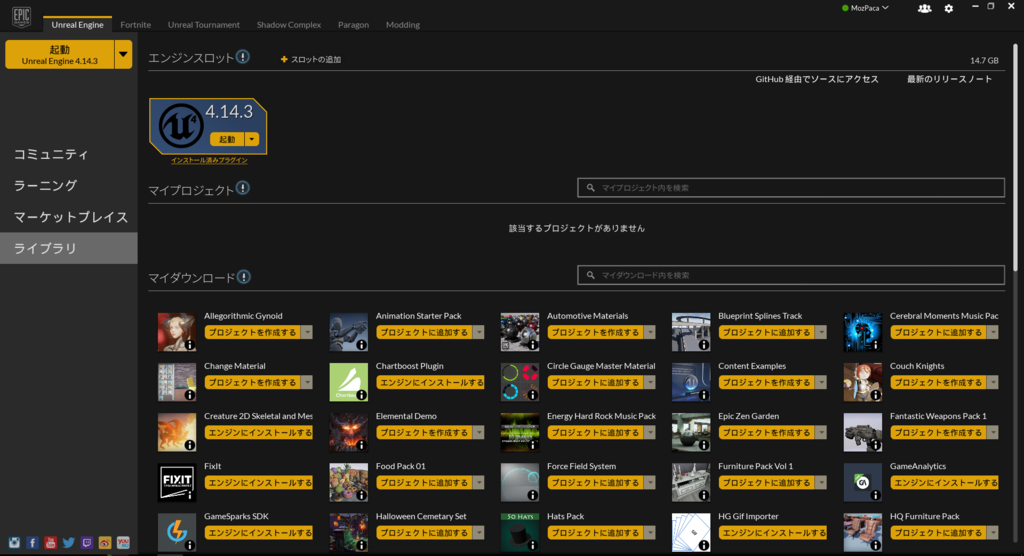

Launcherのインストール自体は割と早く終わりました。

この勢いに乗ってエンジンもサクッとインストールします。



しました。

f:id:MozPaca:20170124013716p:plain

2時間くらいかかりました。

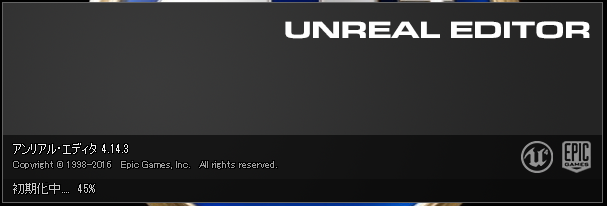

UE4を立ち上げてみる

なんやかんやで、インストールも無事終わり、

立ち上げてみます。

f:id:MozPaca:20170124013931p:plain

遅いっ!



一人称視点のテンプレートを立ち上げました。

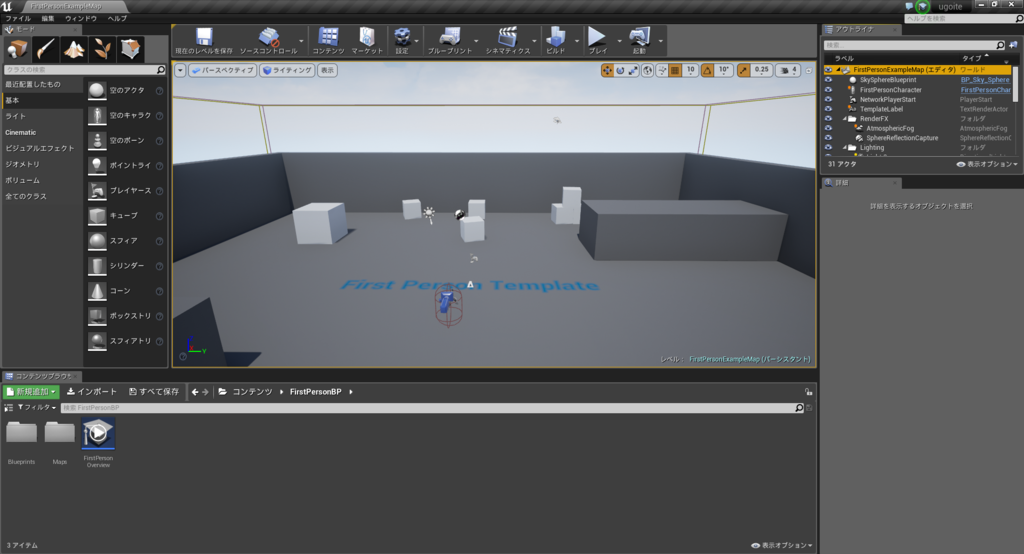

比較用に今のFPSを見たいと思います。

f:id:MozPaca:20170124014138p:plain



・・・ふむ

f:id:MozPaca:20170124014328p:plain

FPSが2しかありません。

初めて見た気すらします。

この段階で無理が見えてきました。

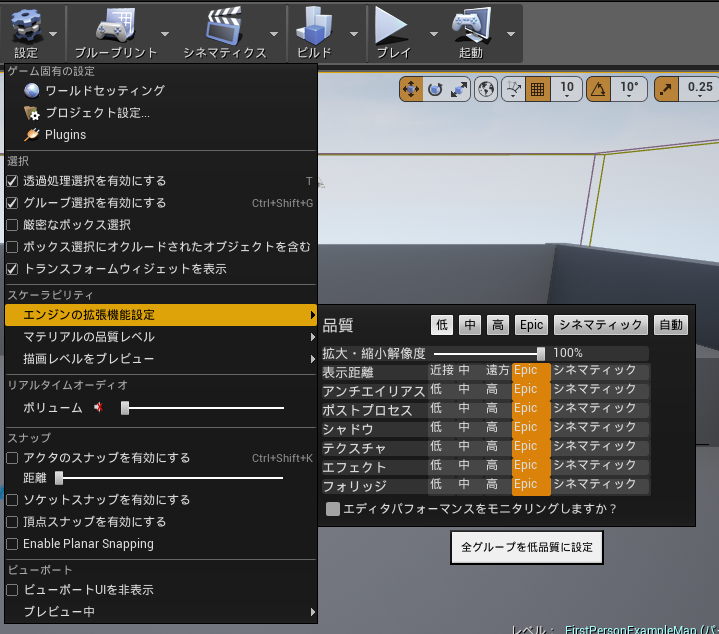

ひとまず、いろいろ軽量化を図ります。

f:id:MozPaca:20170124014546p:plain

拡張機能の設定がEpicになっていたので

これを低に落とします。



アンチエイリアスを切ります。



マテリアル品質レベルを下げます。



描画レベルをモバイル向けにします。



PCの解像度を多少下げます。





これでマシになっていることを祈りつつ、

再びFPSを確認します。

f:id:MozPaca:20170124014902p:plain

これは酷い・・・



まだ試していない軽量化がありますが、

PCがフリーズしたので、

ここで検証を終了します。



まとめ

・私のPCではUE4は動かない。



VRもやりたいので、

早急にVRReadyを確保する必要がありそうです。

・・・泣きそう。

グローバルゲームジャム2017に参加してきました。

こんばんわ。

UE4が動作するPCが諸事情により消滅し、

悲しみに打ちひしがれているMozPacaです。



GGJ2017参加してきました。





今年もバンタンゲームアカデミー大阪校の会場にお邪魔してました。

もう一つの大阪会場の変更などの原因で人が流れてきてたのか、

会場が50人以上の参加者でひしめいていました。



(HoloLens素敵でした。)



今回はチーム分けの段階で、ほとんどのチームが

VRゲームの開発を行うと言っていましたね。

(みんな機材持参でした。すごい!)



流石にVR以外のチームがあった方がいいのではということで、

Iチームのチームリーダーに立候補しました。



後々,チームメンバーに聞いてみたら全員が

VRがやりたかったという笑い話付き。



実際に作ったもの

バケモンです。バケモン。

ポ〇モンじゃないです。

β版と完成版の生放送で両方とも言い間違えたけど、

ポ〇モンじゃないです。

www.youtube.com

ルールとしては、

・マップ内を歩き回る。

・半透明の敵を見つける。

・バケモンボールをぶつける。

・敵がGET(消滅)できる。

・敵を9体GETできたらクリア。

という感じです。



レベルデザイン頑張ってますね。

(私はやってない)

マップだけみたら普通にゲームです。



バケモンボールも思った以上に飛ばしやすいです。

(私はやってない)



AIもマップ内を自由に歩き回るので、なかなか楽しめます。

(私はやってない)



タイトル画面のロゴとか完璧ですよね。

(私はやってない)



Widgetもシンプルでいい感じです。

(私はやってない)



お前なにやってんだよ

・・・音周りやりました。

敵に音を適応し忘れるガバガバ作業です。

本当にすいませんでした。



それは置いといて

GGJの参加は2回目なのですが、

去年に比べたら私も仕事してるフリが

うまくなったのを実感しています。



来年こそはバリバリできる人になりたい。



3日間お疲れさまでした。

来年もよろしくお願いします。

UE4 多分一番簡単なヒットエフェクトの作り方

去年あたりからゲームジャムによく参加している気がします。

その際に有料アセットでは雰囲気に合わず、

自分で作るにも時間がかかりそうということがよくあります。



そんなときに私が手抜きでつくるパーティクルのメモです。



4.13.2で作成していきます。

f:id:MozPaca:20161206120603p:plain



補足

今回はStarter ContentsのAssetを使用します。

既存プロジェクトなどでStarter Contentsを入れていないという方は

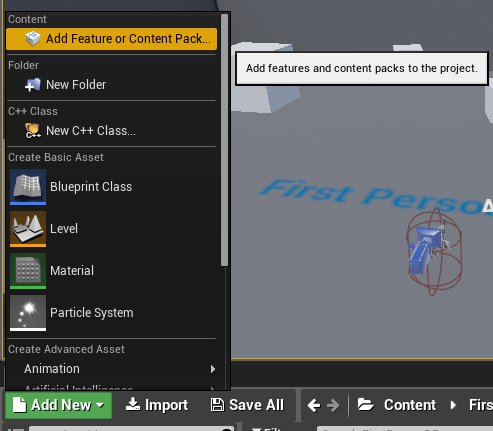

左下のAdd NewからAdd Feature or Content Packを選択してください。

f:id:MozPaca:20161218205118p:plain



次にContents PacksタブからStarter Contentsを選択後、

Add to Projectをクリックしてください。

f:id:MozPaca:20161218205249p:plain

これで現在のプロジェクトにStarter Contentsが導入されます。



準備

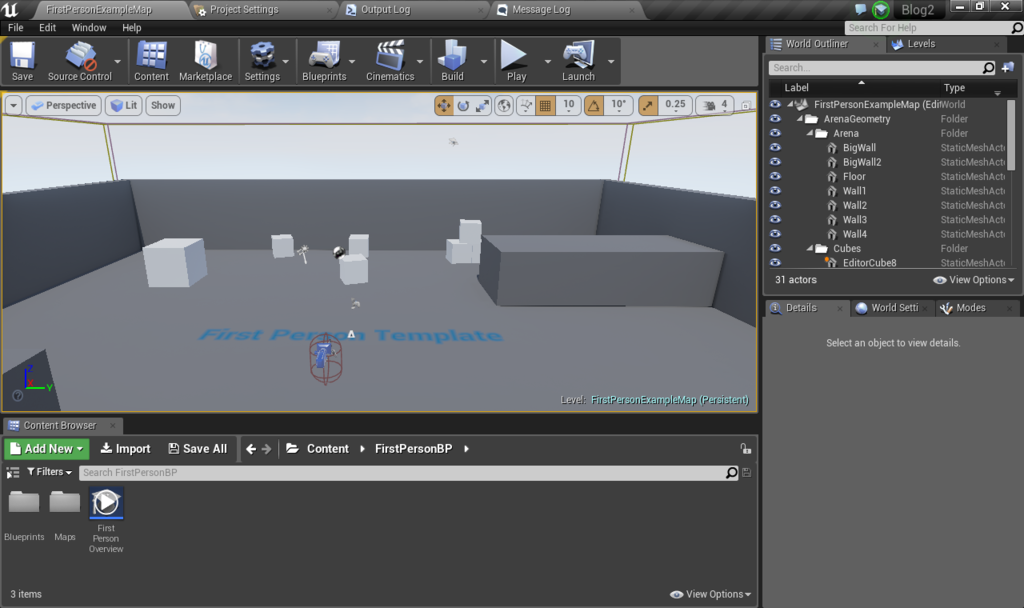

このプロジェクトでは、FPSテンプレートを使用しています。

FPSテンプレートでなくても全然問題ないです。

f:id:MozPaca:20161218204620p:plain



今回はこのテクスチャを使用します。

Starter Contents→Textures→T_Spark_Core

f:id:MozPaca:20161218205602p:plain

Starter ContentsのSparkパーティクルに使用されているテクスチャです。



 マテリアルを作成する

先ほどのT_Spark_Coreを使用してマテリアルを作成します。

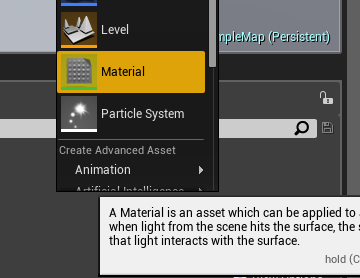

右クリック→Materialを選択します。

f:id:MozPaca:20161218210546p:plain



マテリアルに適当な名前を付けましょう。

f:id:MozPaca:20161218210744p:plain

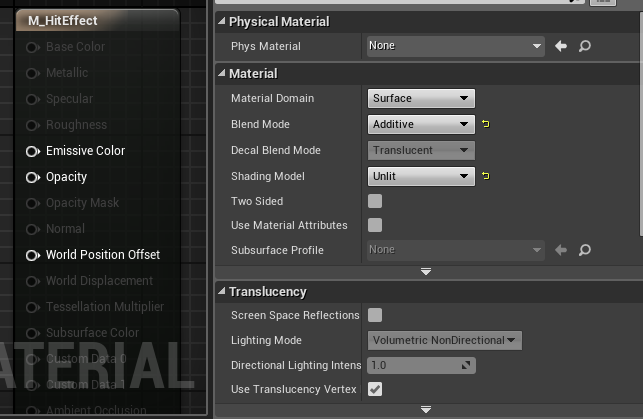

作成したマテリアルを開き、

Blend ModeをAdditive

Shading ModelをUnlitにします。

f:id:MozPaca:20161218210759p:plain

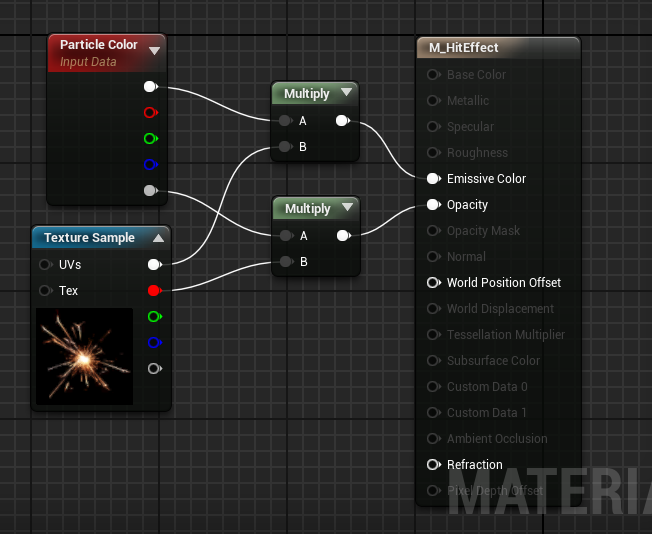

Texture SampleノードにT_Spark_Coreを割り当て、

Particle Colorと乗算しつつ、このようにつなげます。

f:id:MozPaca:20161218210910p:plain

マテリアルはこれで完成です。



パーティクルを作成する

次にパーティクルの作成を行います。

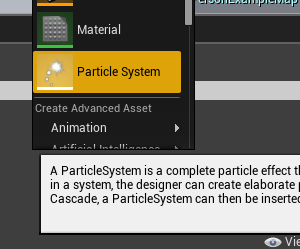

右クリック→Particle Systemを選択します。

f:id:MozPaca:20161218211132p:plain



名前は適当に。

f:id:MozPaca:20161218211355p:plain



作成したパーティクルを開いてください。

初期の状態ではこのようになっていると思います。

f:id:MozPaca:20161218211446p:plain



パラメータを編集する

右側のパラメータを編集します。

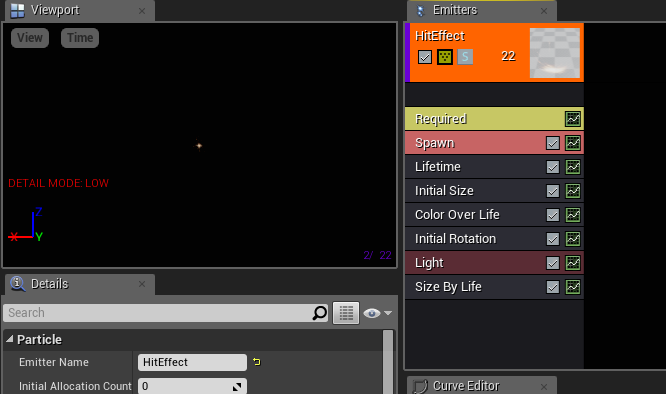

Initial Velocityを削除し、

Initial Rotation、Light、Size By Lifeを追加しましょう。

f:id:MozPaca:20161218211520p:plain

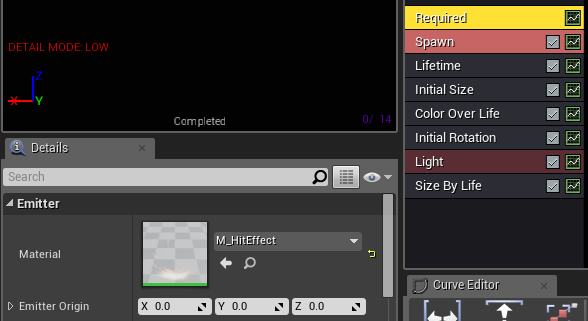

Requiredを選択し、先ほどを作成したマテリアルを選択します。

f:id:MozPaca:20161218211833p:plain

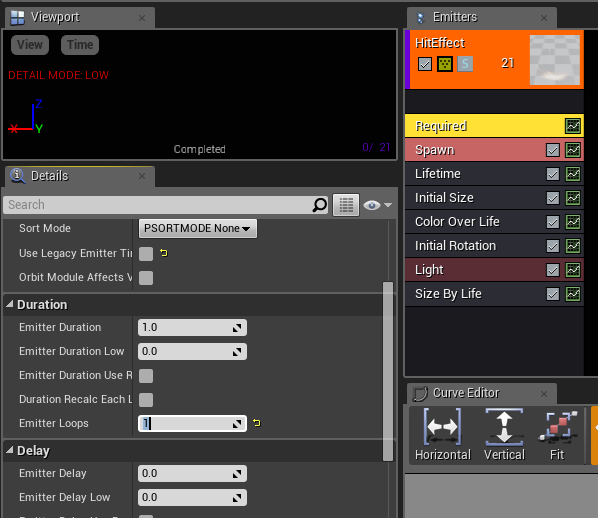

Emitter Loopsを0から1に変更します。

f:id:MozPaca:20161218211704p:plain

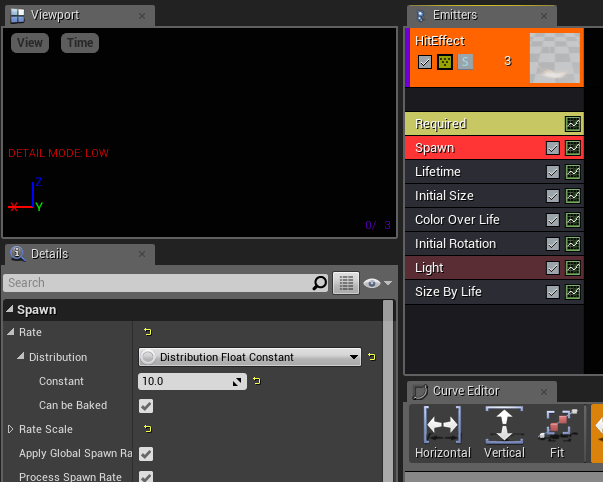

次にSpawnパラメータを編集します。

Rateを大体300前後にします。

実際に動かしてからまた微調整するので、少し大きくします。

f:id:MozPaca:20161218211753p:plain

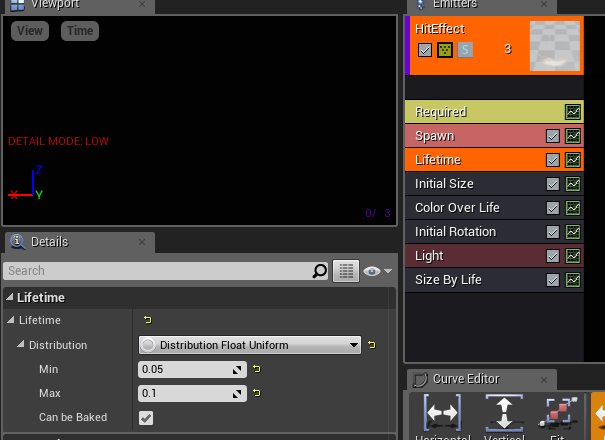

Life Timeパラメータの編集をします。

min 0.05秒、max 0.1秒に設定します。

f:id:MozPaca:20161218212313p:plain

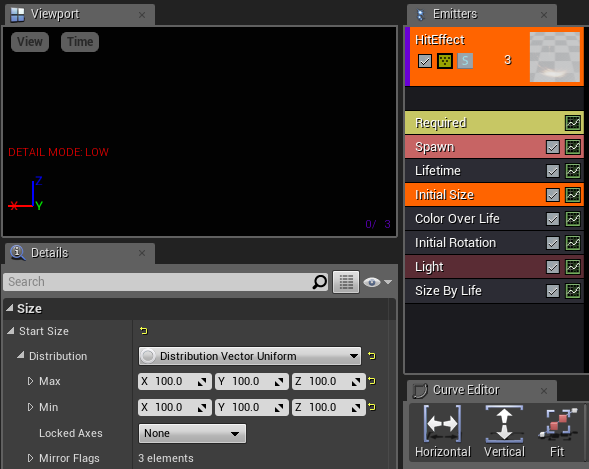

最後にInitial Sizeパラメータの設定をします。

大きさは1000にしました。(画像は100ですが)

今回は分かりやすくするために大きくしましたが、

通常であれば300ほどで十分だと思います。

f:id:MozPaca:20161218212452p:plain

あとは、環境に合わせてパラメータを変更してください。

また、Color Over Lifeのパラメータを変更することで、

パーティクルの色を変えることも可能です。



パーティクルを発生させる

とりあえず、弾が何かにぶつかった際に発生させようと思います。

FirstPersonBP→First Person Projectileを開いてください。

f:id:MozPaca:20161218212730p:plain



Event HitからSpawn Emitter at Locationで

先程作成した、パーティクルを発生させます。

f:id:MozPaca:20161218213018p:plain



見てみる

全体的にパーティクルパラメータを微調整しています。

www.youtube.com



UE4 死亡時のエフェクトとかを考えてみる

最近、HITというゲームを始めました。

mobile.nexon.co.jp



このゲームはUE4製らしいからという理由でインストールしたのですが、

サクサク動くし、グラフィックも綺麗でなかなか楽しんでます。



本題

今回は敵が消滅する際のエフェクトを作ります。

Destoy Actorでポンッって消えるのはちょっと寂しいですからね。



UE4のバージョンは4.13.2でやります。



準備

プロジェクトを作成します。

f:id:MozPaca:20161206120603p:plain

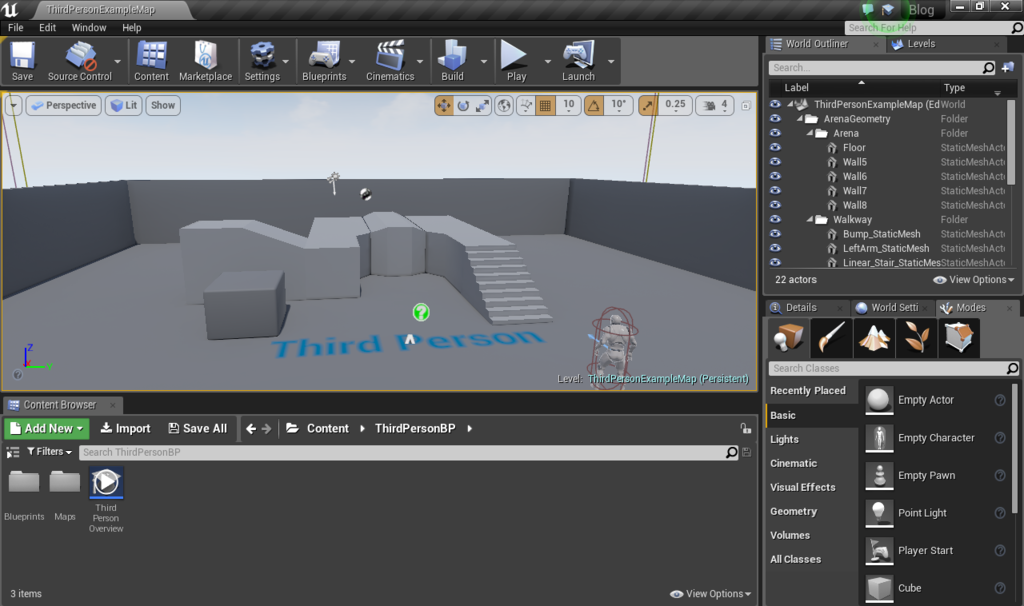

プロジェクト名は適当にTPSテンプレートで作成します。

f:id:MozPaca:20161207144714p:plain



Material Functionを作成する

今回のエフェクトはマテリアルを使って表現します。

また、様々な種類の敵のマテリアルに適応するため、

メインの処理はMaterial Functionで作成しましょう。

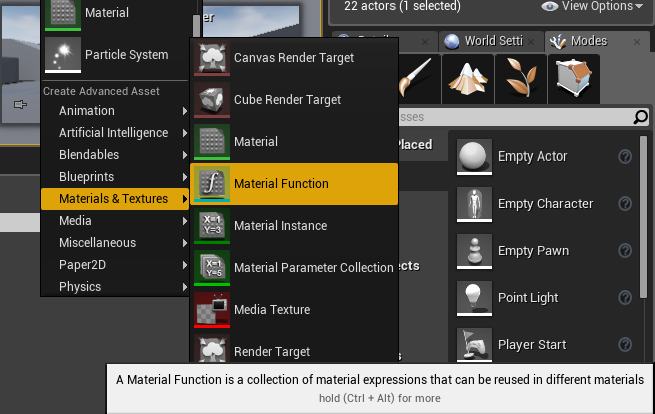

コンテンツフォルダ右クリック → Material & Textures → Material Function

f:id:MozPaca:20161212124605p:plain



名前はこんな感じにしました。

f:id:MozPaca:20161212125037p:plain



こんな感じに組みます。

ここでEmissive ColorとOpacityMaskに

それぞれOutputできるように作成します。

f:id:MozPaca:20161212131819p:plain

必要に応じてパラメータを追加してください。



Material Functionを適応させる

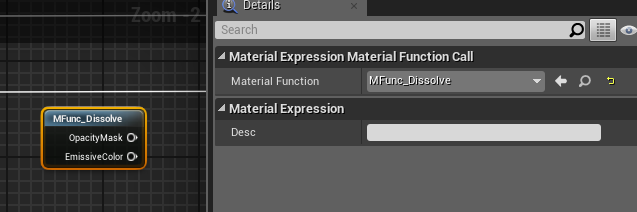

作成したMaterialFunctionを使用するマテリアルに適応させます。

今回はグレーマンにエフェクトをかけたいので、

レーマンのマテリアルであるM_UE4Man_Bodyに

Material Functionを追加します。

f:id:MozPaca:20161212132326p:plain



レーマンにはもう一つM_UE4Man_ChestLogoという

マテリアルがありますが、これについては後ほど。

f:id:MozPaca:20161212132524p:plain



M_UE4Man_Bodyを開いてください。

f:id:MozPaca:20161212132845p:plain



右クリックからMaterial Function Callを呼び出します。

このノードはMaterial Functionを呼び出すためのノードです。

f:id:MozPaca:20161212133149p:plain



このノードに先ほど作成した、MFunc_Dissolveを入れます。

これでMaterial Functionで出力したEmissive Colorと、

Opacity Maskが使えるようになります。

f:id:MozPaca:20161212133249p:plain



M_UE4Man_BodyマテリアルはUse Material Attributesに

チェックが入っているため、やや特殊な形をしていますが

チェックを外してこのようにしましょう。

f:id:MozPaca:20161212133724p:plain



これでこのマテリアルはMaterial Functionで作成した

パラメータなどが扱えるようになります。



Material Instanceにしておく

今回作成したパラメータなどはMeshのサイズや形に依存してしまうため、

Material Instanceを作成し、あらかじめ調整できるようにしておきましょう。



Instanceにしたいマテリアルを右クリック→

Create Material InstanceでMaterial Instanceが作成されます。

f:id:MozPaca:20161212134110p:plain



このようになります。

先ほど記述したM_UE4_Man_ChestLogoはすでに

Material Instanceのため、このまま使用します。

f:id:MozPaca:20161212134207p:plain



Material Instanceでパラメータの調整をする

作成したMaterial Instanceを開き、

Meshの形状に合うようにパラメータを変更します。



今回はこんな感じにしてみました。

M_UE4Man_Body_Inst

f:id:MozPaca:20161212134442p:plain



M_UE4Man_ChestLogo

f:id:MozPaca:20161212134750p:plain



パラメータを時間で変更させる

作成したMaterial FunctionにはTimeノードなどを使用した

時間で何かするという処理は入っていません。



ですので、別のところでパラメータを変更させる必要があります。



まずはThird Person Characterのブループリントを開きます。

f:id:MozPaca:20161212135245p:plain



変数を一つ追加します。

Dynamic Material Instanceでパラメータを変更させるためのものです。

戻り値はMaterial Instance Dynamicで配列化しておきます。

f:id:MozPaca:20161212135341p:plain

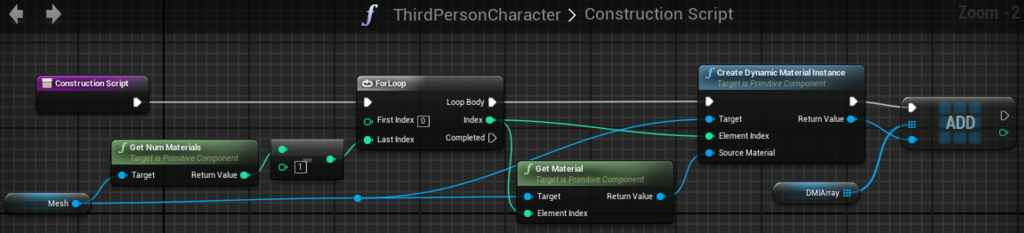

そして、Construction Scriptで処理をこのように書きます。

Meshで使用しているマテリアルをすべて

Dynamic Material Instanceとして作成し、変数に格納しています。

f:id:MozPaca:20161212135519p:plain

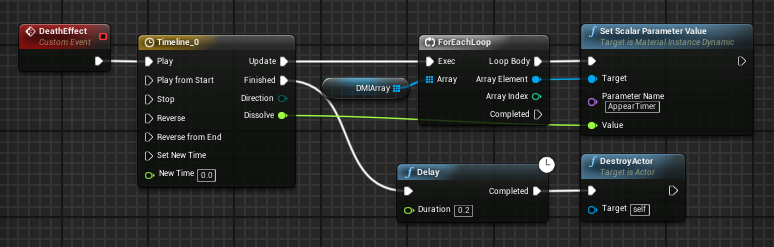

次にイベントグラフに処理を書きます。

カスタムイベントからタイムラインにつなげ、

時間によってパラメータを変更します。

タイムラインの処理が終了すると、

Destroy Actorに流れるようにしておきます。

f:id:MozPaca:20161212135740p:plain



タイムラインはこんな感じです。

f:id:MozPaca:20161212140030p:plain



エフェクトを発生させる

任意のタイミングで発生できるように

カスタムイベントを作成したので、

適当なタイミングで呼び出したいと思います。



今回はこの死亡アニメーションが終了して、

0.2秒後にエフェクトを発生させましょう。

f:id:MozPaca:20161207151150p:plain

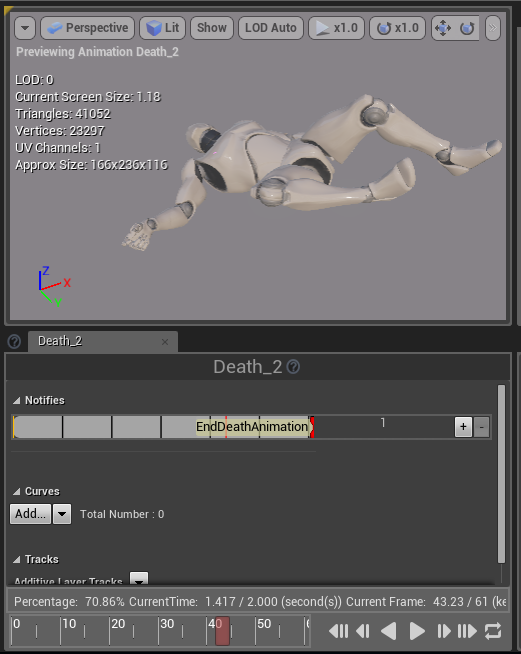

まずは、このアニメーションを開き

アニメーションの終了時に通知を追加します。

f:id:MozPaca:20161212140544p:plain



次に、このアニメーションを組み込んだ

アニメーションブループリントを開きましょう。

f:id:MozPaca:20161212140851p:plain

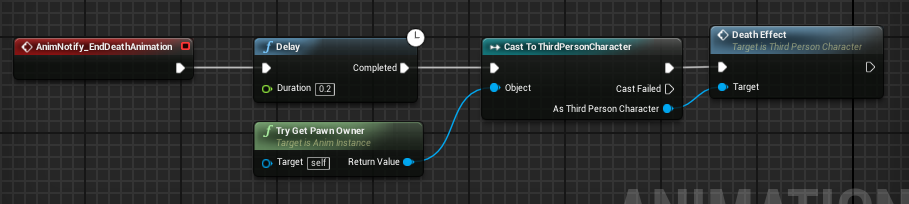

先ほど作成した通知イベントから、このように処理を書き

エフェクト発生用のイベントを呼び出します。

f:id:MozPaca:20161212141008p:plain



これで処理は完成です。



再生してみる

今回はPキーを押すとアニメーションが流れるようにしました。

www.youtube.com



すこし、粗が見えますね。

パラメータの微調整が必要そうです。
