UE4 ADX2 LEを導入する

今回はCRI・ミドルウェアのADX2 LEを

UE4に導入してみたいと思います。

CRI ADX2 LE - CRI Middleware



UE4にはSound Cueのような

サウンドの強力な機能があります。

が!もうちょっと機能が欲しいなんてこともあります。

UE4の機能を自作すればいいのでは...



ミドルウェアはADX2LE以外にも

WwiseやFMODなどがUE4でよく使われています。



Wwise

WwiseのUE4インテグレーションについて - ぼっちプログラマのメモ



サウンドミドルウェア【Wwise】と【UnrealEngine4】を連携する - I From Japan Staff Blog



FMOD

UE4 + FMOD でインタラクティブなサウンド体験を実現しよう! | rarilog



ADX2LEとは

ADX2LEは株式会社CRI・ミドルウェアから販売されている

「ADX2」の無償版です。無償版ですが、機能は製品版と同じです。

有償版との違いは、ほぼ全てのゲームプラットフォームでのゲーム開発に対応していて、

ライセンスにはサポートが含まれています。

無償版を使用し開発したコンテンツ、アプリの配布/販売には制限があります。

詳細は公式ページを確認してください。



準備

ここから本題に入ります。

まずはADX2 LE SDKをダウンロードしましょう。

http://www.adx2le.com/download/index.html



f:id:MozPaca:20171020115856j:plain



ダウンロードしたZipファイルを解凍し、

中に入っている「cri」フォルダを任意のディレクトリに移動してください。

推奨はCドライブのルートディレクトリですが、

私はD:/CRIAtomCraft/cri/という感じで配置しています。



UE4プロジェクトを作成する

今回はUE4 4.17.2を使用しています。

f:id:MozPaca:20171020123846j:plain

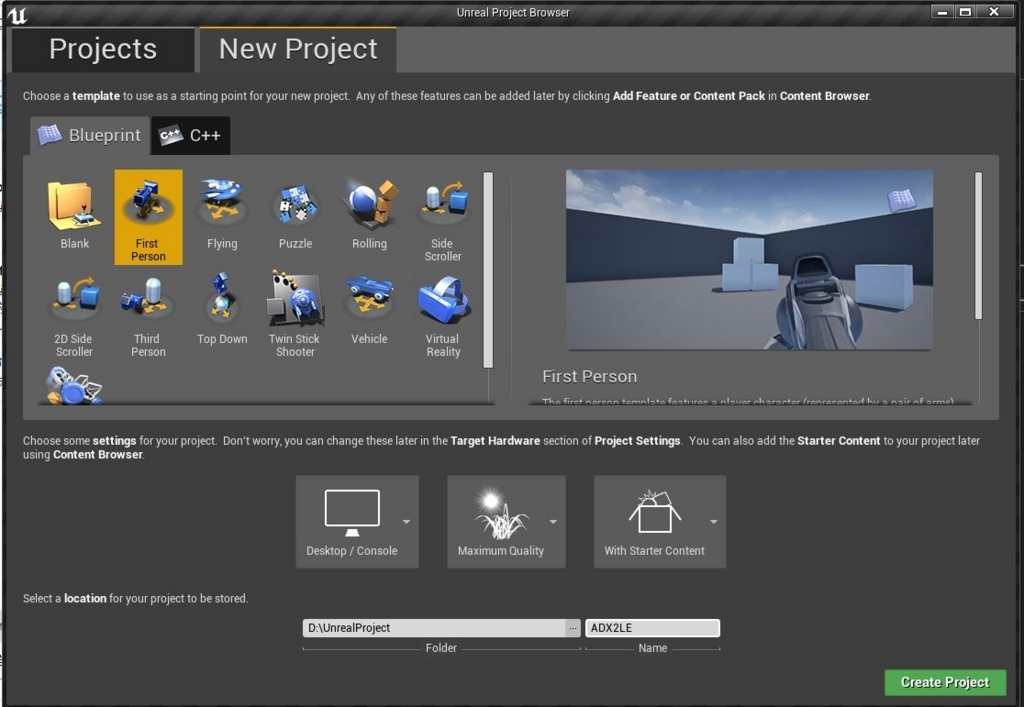

今回はFirst Person テンプレートを使用し、

ADX2LEというプロジェクト名をつけています。

f:id:MozPaca:20171020123913j:plain

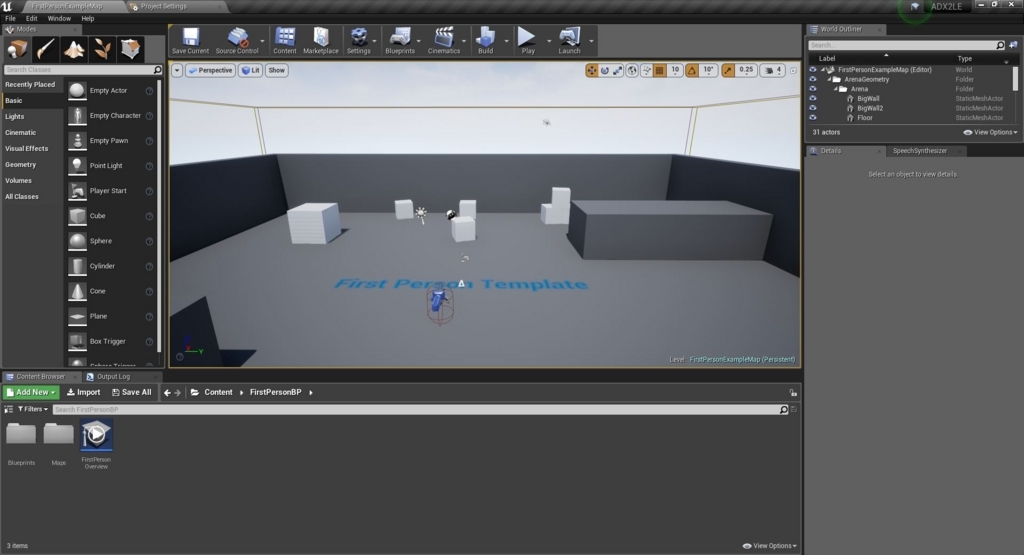

作成されました。

f:id:MozPaca:20171020124055j:plain



ここまで出来たら、

UE4エディタは一旦閉じておきましょう。



CRIWARE Pluginを有効にする

エンジン単位でPluginを入れることも出来ますが、

私はプロジェクトごとにPluginを入れる派なので

今回はプロジェクトごとに入れるようにしていきます。



まずは、プロジェクトフォルダを開きます。

Epic Games Launcherで作成したプロジェクトを右クリックし、

フォルダを開くを選択します。

f:id:MozPaca:20171020124542j:plain



プロジェクトフォルダが開けたら

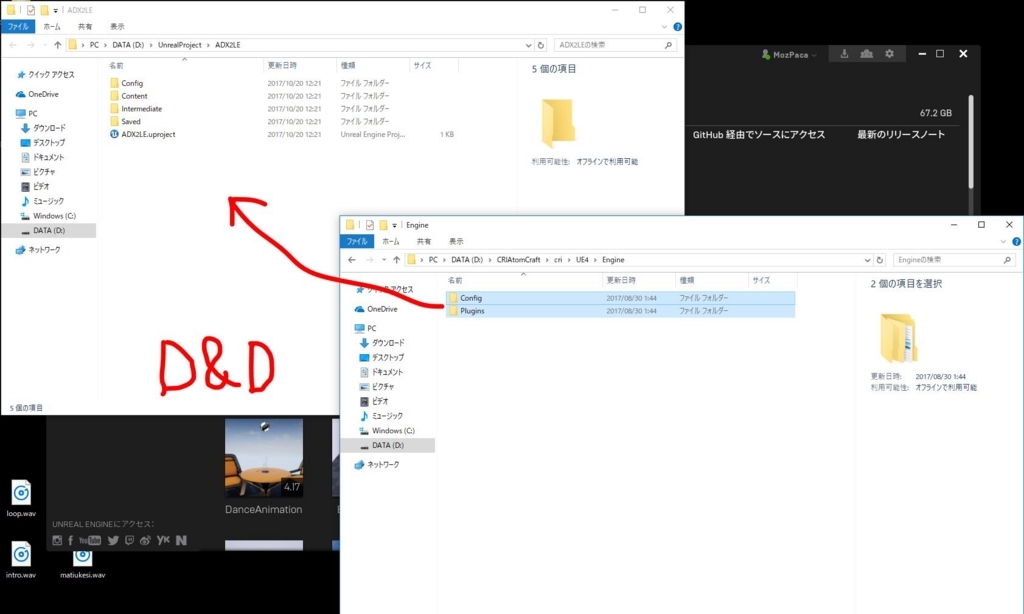

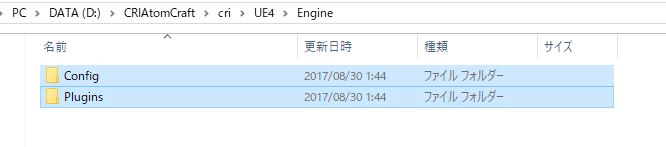

cri/UE4/Engine/にあるConfigフォルダと、Pluginsフォルダを

f:id:MozPaca:20171020124116j:plain



プロジェクトフォルダのルートにドラッグアンドドロップ

もしくはコピーアンドペーストで持って行きます。

f:id:MozPaca:20171020125128j:plain

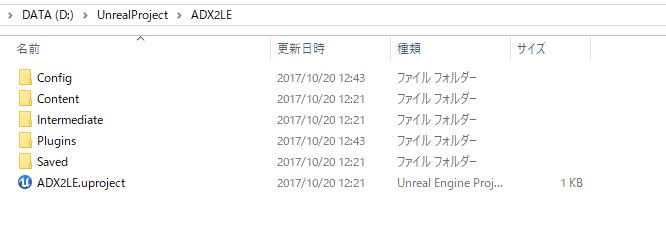

こんな感じにプロジェクトフォルダになったらオッケーです。

f:id:MozPaca:20171020125336j:plain



再びUE4エディタを起動しましょう。



エディタが起動したら、

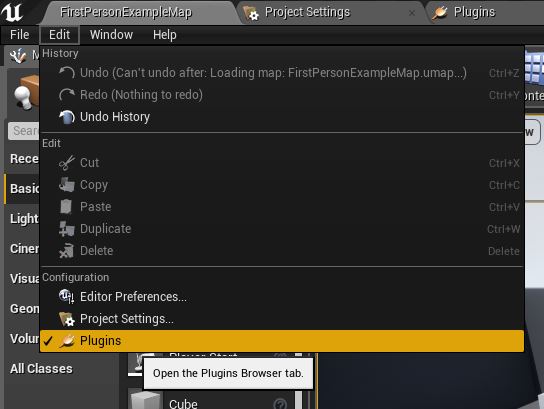

左上のEdit→Plugin を選択しましょう。

f:id:MozPaca:20171020125612j:plain

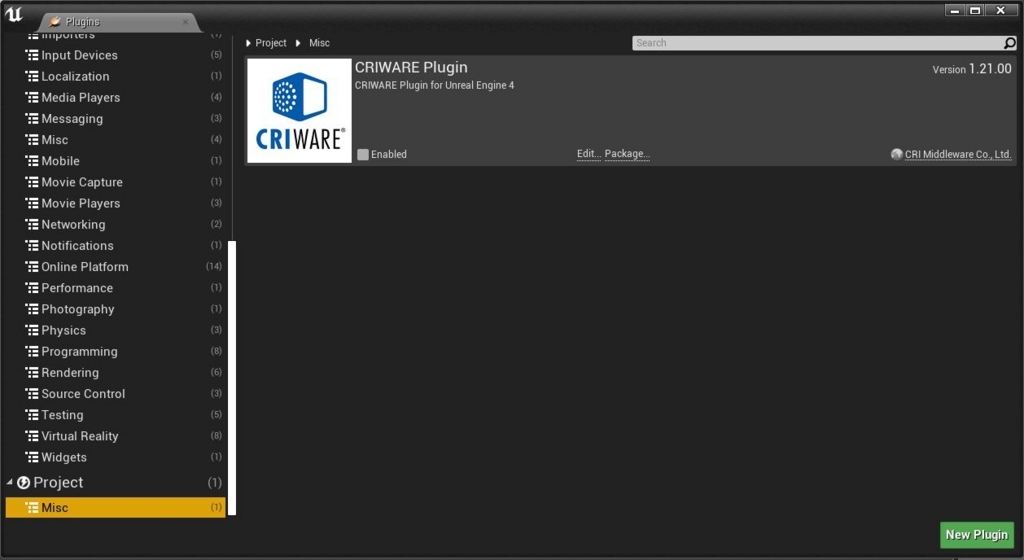

MiscタブにCRIWARE Pluginがあるので、

Enabledにチェックをつけ、エディタを再起動します。

f:id:MozPaca:20171020125434j:plain

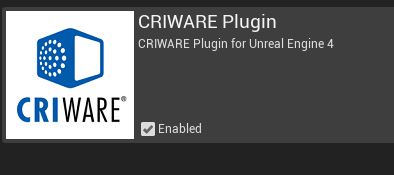

再起動後、PluginタブでCRIWARE Pluginにチェックがついているか確認しましょう。

f:id:MozPaca:20171020125828j:plain



ライブラリの初期化を行う

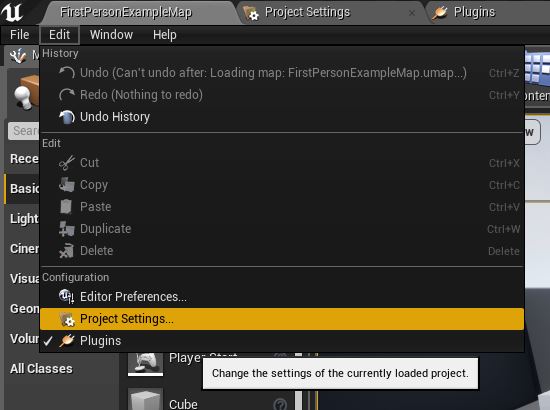

左上のEditからProject Settingsを選択します。

f:id:MozPaca:20171020130237j:plain

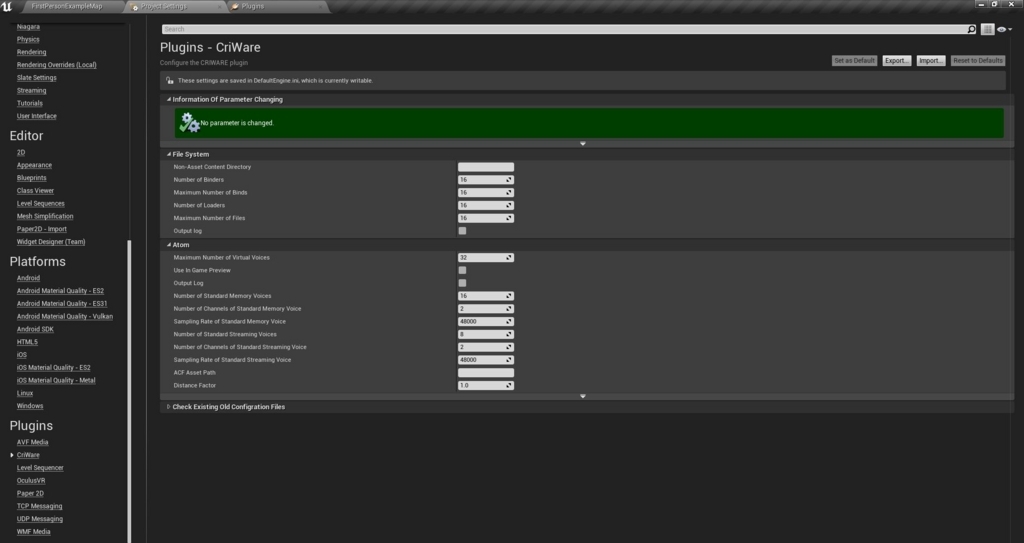

Plugin/CriWareタブでライブラリの初期化を行うことができます。

自分でパラメータをカスタムしない場合は自動的に初期化されますので、

今回はデフォルトのままで扱います。

f:id:MozPaca:20171020130316j:plain



データの読み込みの設定を行う

このPluginはCRI Atom Craft(後述)で作成した

・ACFファイル

・ACBファイル

・AWBファイル

を使用します。



この中のAWBファイル(ストリーム再生データ)は

レベルロード時に自動的にメモリにロードされないので、

設定が必要です。今回は省略します。



こちらを参照してください。

CRI ADX2 LE マニュアル (for Unreal Engine 4)



CRI Atom Craftを起動する

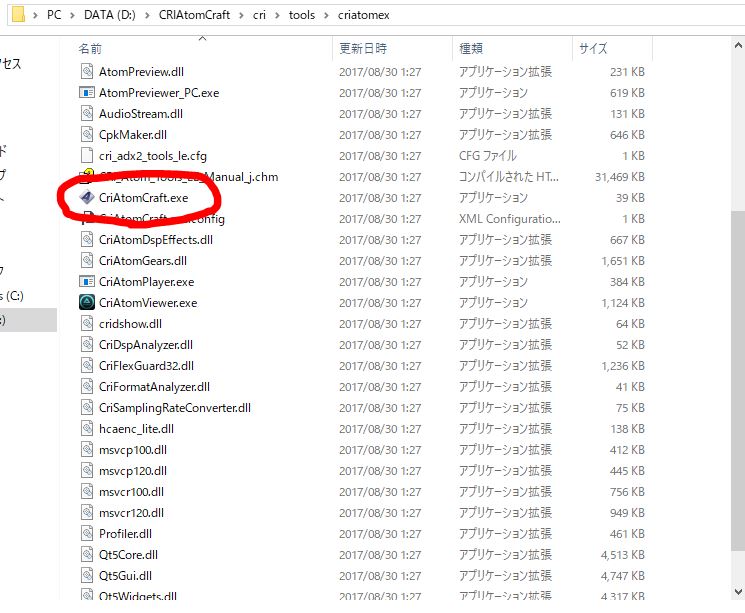

cri/tools/criatomex/にあるCriAtomCraft.exeを起動します。

f:id:MozPaca:20171020120927j:plain

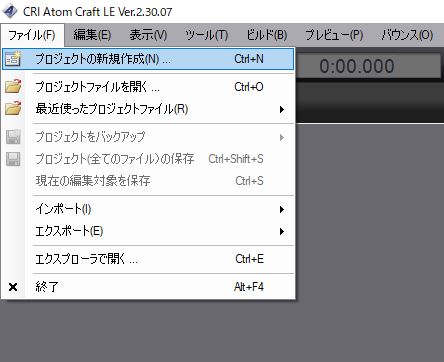

左上のファイルからプロジェクトの新規作成を選択します。

f:id:MozPaca:20171020131827j:plain

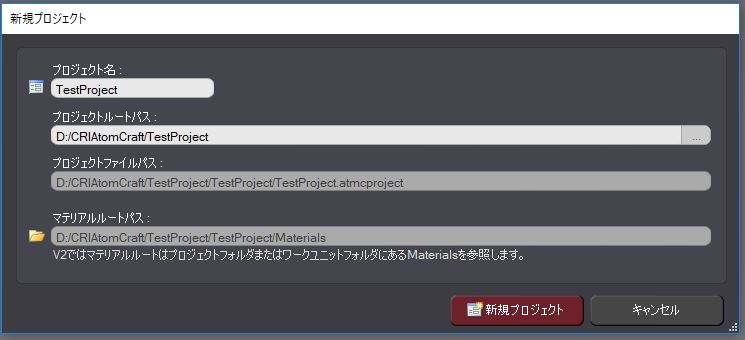

プロジェクト名とプロジェクトのファイルパスを決めて、

新規プロジェクトのボタンをクリックします。

f:id:MozPaca:20171020131904j:plain

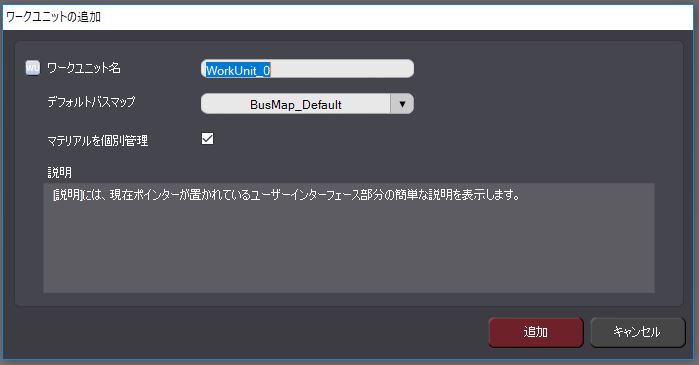

次にワークユニットの追加をします。

今回はデフォルトのまま追加をクリックします。

f:id:MozPaca:20171020131955j:plain

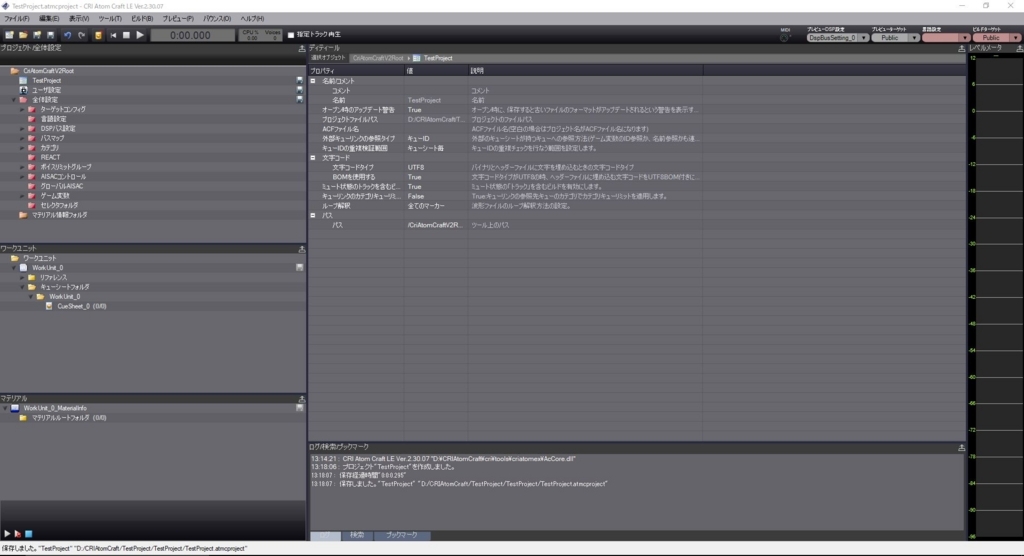

プロジェクトが作成されました。

f:id:MozPaca:20171020132059j:plain

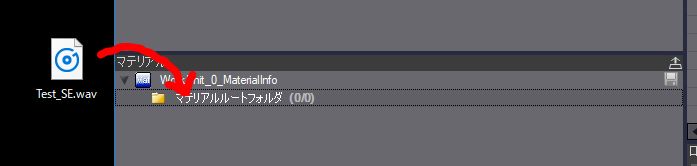

左下のマテリアルルートフォルダに使いたいWaveファイルを

ドラッグアンドドロップします。

f:id:MozPaca:20171020141603j:plain

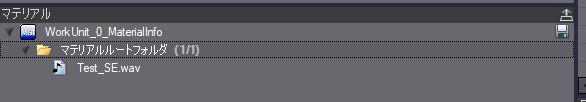

これでWaveファイルをCri Atom Craftにインポートすることができました。

f:id:MozPaca:20171020141705j:plain

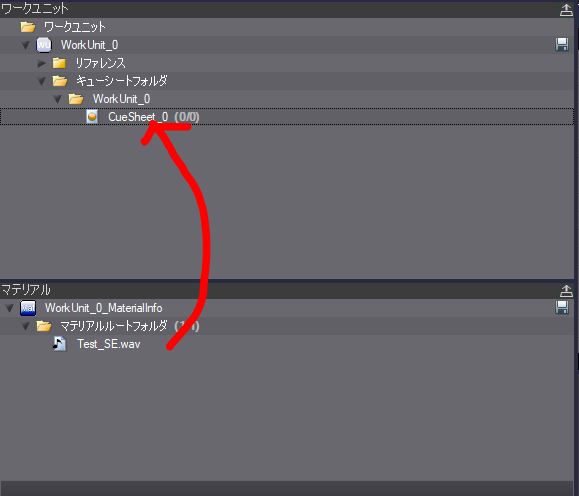

インポートしたWaveファイルをワークユニットのCue Sheetに

ドラッグアンドドロップします。

f:id:MozPaca:20171020141842j:plain

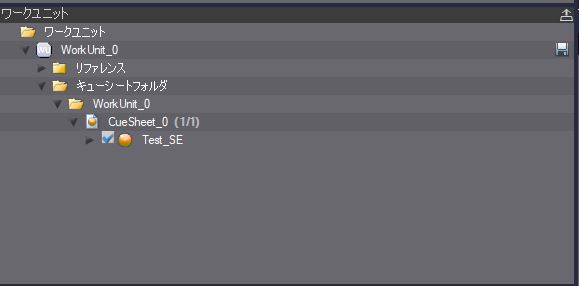

これでWaveファイルをCri Atom Craftで編集できるようになりました。

f:id:MozPaca:20171020141936j:plain

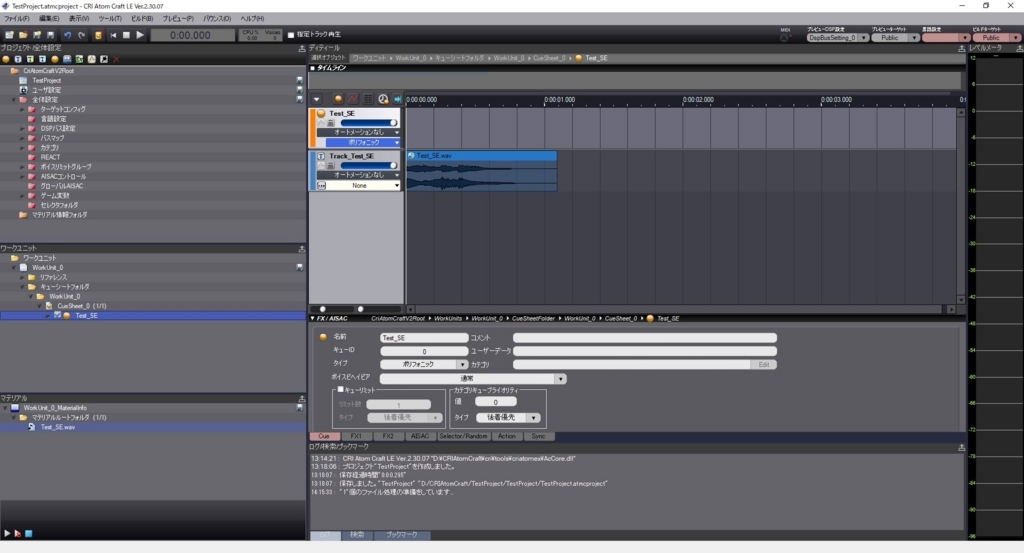

ここからWaveファイルを編集していくのですが、

今回は導入記事ですので、割愛します。

f:id:MozPaca:20171020142123j:plain



Cue Sheet Binaryのビルドをする

Waveファイルを編集したとして、

編集データなどを書き出さなければなりません。

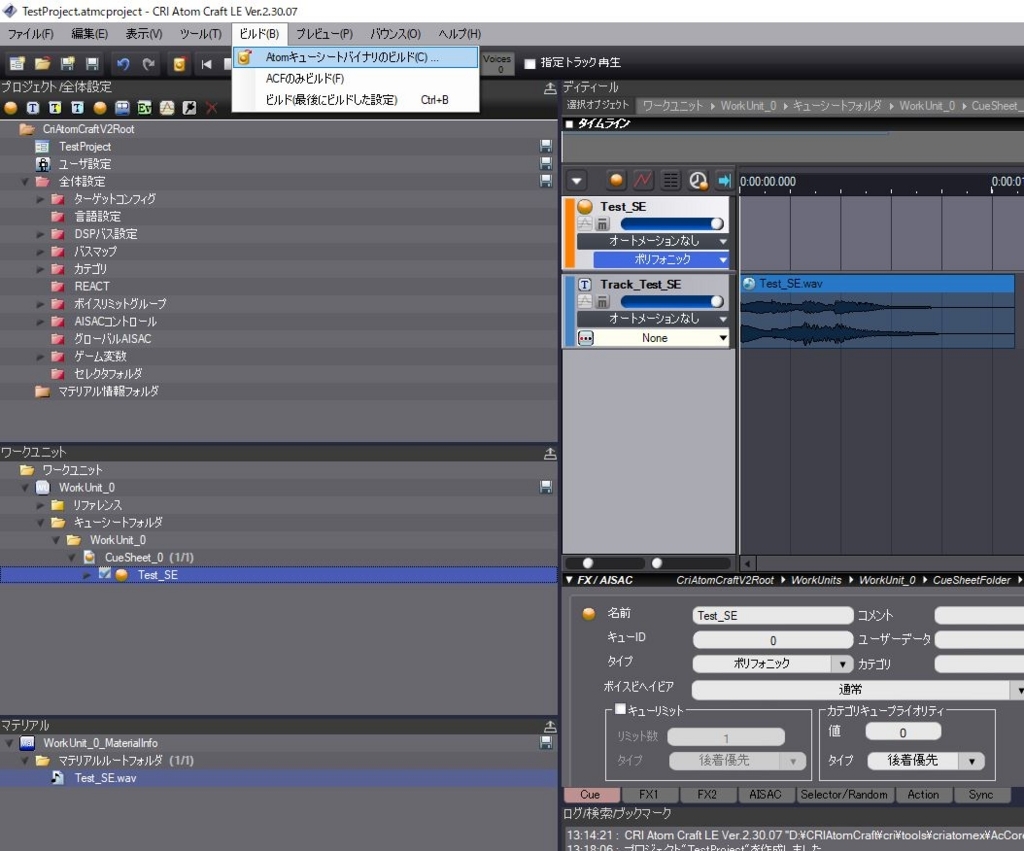

まずは、ビルドからAtom キューシートバイナリのビルドをクリックします。

f:id:MozPaca:20171020142435j:plain

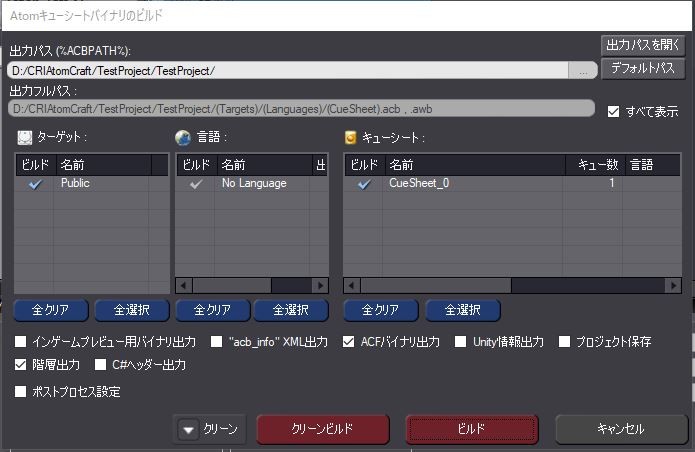

書き出し先のパスや、ビルドをしたいCue Sheetを選択して、

ビルドボタンをクリックします。

f:id:MozPaca:20171020142651j:plain

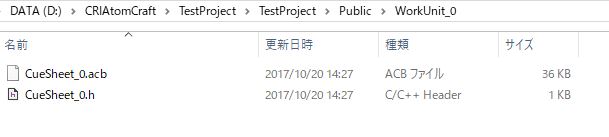

ビルドが完了すると

指定したパスの中にacbファイルが作成されます。

f:id:MozPaca:20171020142908j:plain



UE4にインポートする

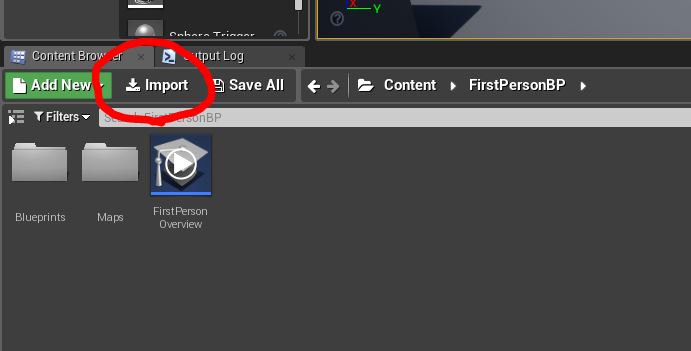

UE4のインポートボタンから先程作成した、

acbファイルをインポートします。

f:id:MozPaca:20171020143342j:plain

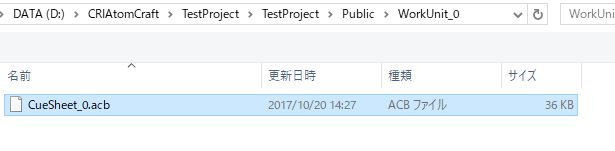

今回はこのファイルですね。



f:id:MozPaca:20171020143353j:plain



すると、このようにCue Sheetとその中に含まれた、

音のデータがインポートされます。

f:id:MozPaca:20171020143405j:plain



UE4上で再生する

インポートされたAtom Cueは通常のSound Cueファイルのように

扱うことができます。

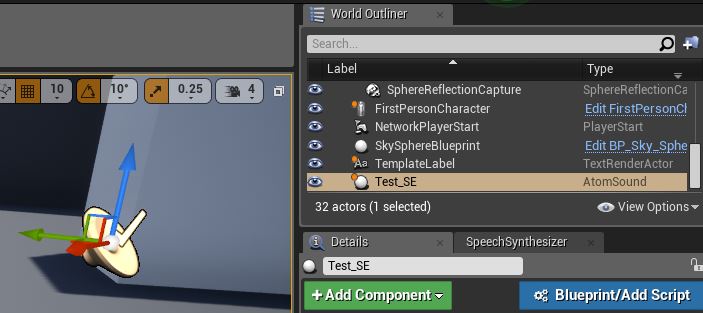

レベル上に配置をしたり、

f:id:MozPaca:20171020143825j:plain

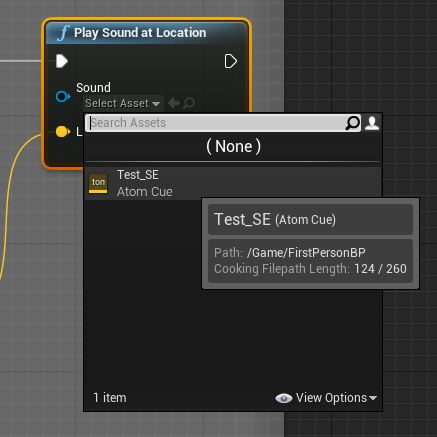

ブループリントから再生することもできます。

f:id:MozPaca:20171020144018j:plain

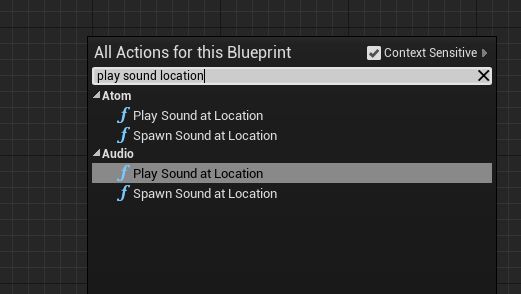

ここで注意したいのが、

再生ノードの違いについてです。

同じ名前ですが、通常の再生とCri Atom Craftで作成したファイルの再生とで

ノードが違います。

Atomカテゴリーに入っているノードを再生に使用してください。

f:id:MozPaca:20171020144149j:plain
